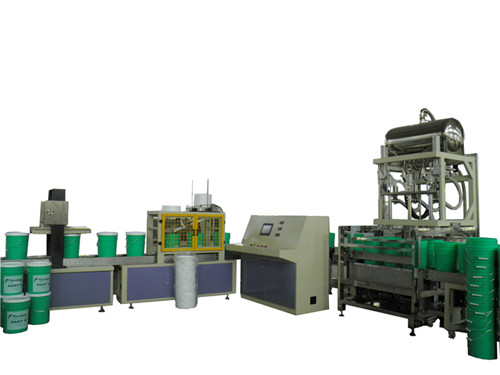

全自动涂料灌装线

发布时间:2020-12-07 14:46浏览次数:

一、技术参数
1全自动涂料灌装线
灌装范围 18L 20L 22L/桶
灌装速度 500-700桶/小时
准确度等级 0.25
精确度 ±0.2%
电源电压 AC380V /50Hz±2Hz
气源流量 0.3m3/min
压力 0.4~0.6MPa
环境温度0℃~40℃
灌装线功率35KW
码垛线功率20KW
液体温度≤40℃

2、外形尺寸长×宽×高19500×4500×2500mm
3、设备重量5000kg
4、封口压盖直径:直径≤300mm高度可调

二、适用范围:本机适用于灌装各类涂料。

三、功能:全自动涂料灌装线是全密闭机电一体化产品,机械设备在电气控制下完成自动上桶、定量灌装、封盖、检测、预码垛、码垛推桶、自动输出等作业。

四、设备组成:
1. 成套设备由上桶系统、灌装系统、称重系统、封盖系统、栈板供给系统、码垛系统、电器控制、气动控制、真空系统、机架等组成的机电一体化产品。
2.采用德国技术,计量精度高,不受物料的影响
3. 称重数值在线显示
4. 净重/毛重二种灌装方式
5. 快速/慢速二种灌装速度,快给料保证产量,慢给料保证精度;
6. 在灌装量调节范围之内,可任意设定灌装重量及其它重量参数
7. 灌装机进料口为DN80或DN50
   物料缓冲料斗容积300L,采用SUS304或316L不锈钢制造。
8. 灌装头、管道采用快装结构,清洗方便。
9. 输送辊道平面距离地面可选:500mm 750mm
10. 采用全自动理桶、取桶设备,加速了输送速度。


五:设备工作流程


1、全自动上桶系统:全自动灌装机从桶的取用环节就采用全自动生产,只需要将相同规格和型号的桶整齐摆放在指定位置,专业机械手会每次准确取出一个包装桶,通过动力轨道将包装桶精确输送到灌装机下面。
10.1理桶速度:500-700桶/小时
10.2外形尺寸:6000×1900×1800mm
10.3重量:350kg
11. 采用称重式灌装系统、称重数值即时显示。

2、全自动灌装系统:全自动灌装装置设有自动计量器,会按照预先设定的标准通过灌装嘴所设定数量直接将物料灌装到传送过来的包装桶里。整个过程准确快捷,不会造成材料的浪费,更不会造成环境污染。装好物料的包装桶将经过动力轨道传输到下一个环节。
11.1灌装速度:500-700桶/小时
11.2外形尺寸:1500×1800×2600mm
11.3重量:850kg
12. 自动供盖、挂盖、逐个封口。
